Главная / Каталог / Серия APA

Скачать каталог

Серия APA

Высокоточные штамповочные прессы для металла серии APA компании Yiduan широко используются для штамповки тонколистового металла, формования и глубокой вытяжки изделий для транспортных средств, бытовых приборов, канцелярских товаров, ручных инструментов, бытовой техники, компьютеров и т.д.

Забронировать

Характеристики оборудования:

Высокая устойчивость станины: в качестве материалов для станины штамповочного пресса серии АРА применяются пластины из высококачественной стали. После сварки станина подвергается процессу отжига со снятием внутренних напряжений, обеспечивая высокую и стабильную точность штамповки.

Совпадение центра привода с центром масс станка обеспечивают высокую стабильность и отсутствие вибрации.

Штамповочный пресс серии АРА оснащен сухим сцеплением/тормозом, двойным электромагнитным клапаном, защитой от перегрузки и т.д., обеспечивая безопасность и точность работы пресса.

Высокоточный штамповочный пресс серии АРА оснащен двумя балансировочными устройствами, которые позволяют обеспечить стабильную работу оборудования.

Данный пресс имеет разрешённый допуск 0,1 мм.

Коленчатый вал, шестерни, шатуны и другие комплектующие подвергаются высокоточному шлифованию, твердому анодированию а также другим видам обработки, которые позволяют обеспечить их высокую точность и износостойкость.

Штамповочные прессы с номинальным усилием 15~400 тонн

Тех. характеристики

Конфигурация

Габаритные размеры

Модель	APA-15	APA-25	APA-35	APA-45	APA-60	APA-80	APA-110	APA-160	APA-200	APA-260	APA-315	APA-400
A	1080	1100	1200	1400	1420	1595	1720	2140	2140	2440	2440	2605
B	740	840	900	950	1000	1170	1290	1390	1490	1500	1500	1950
C	2098	2135	2345	2425	2780	2980	3195	3462	3612	4070	4470	4825
D	680	680	800	850	900	1000	1150	1250	1350	1500	1500	1600
E	300	300	400	450	500	550	600	760	820	840	900	950
F	470	470	520	440	700	770	910	990	990	1130	1130	1130
G	250	250	285	340	400	420	470	550	550	630	700	750
H	785	800	900	950	1200	830	990	1050	1090	950	1000	1185
I	260	260	290	330	430	490	540	600	660	660	750	830
J	432	432	488	505	526	534	616	660	720	880	970	1080
K	155	155	205	225	235	280	305	385	415	430	450	550
L	880	980	1040	1170	1310	1420	1760	1760	1830	2005	2180	2188
M	640	700	800	850	1000	980	1100	1200	1300	1560	1560	1660
N	528	528	700	820	900	880	920	1000	1100	1260	1420	1450
O	1255	1275	1275	1375	1575	1770	1895	2420	2420	2735	2780	2780
P	278	278	435	435	545	488	545	593	688	688	688	723
Q	447	447	560	585	660	685	775	825	895	950	1075	1378
R	935	935	1073	1130	1378	1506	1650	1910	1970	2188	2460	2595

Технические характеристики

Название	APA-15	APA-25A	APA-25	APA-35	APA-45	APA-60	APA-80	APA-110	APA-160	APA-200	APA-260	APA-315	APA-400
Модель	V	V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Номинальное усилие, тонны	15	25	25	35	45	60	80	110	160	200	260	315	400
Расстояние до НМТ, на котором создается номинальное усилие штамповки, мм	1	3.2	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	6	3	7	3.5	7	3.5
Скорость, ход/мин	120-180	60-140	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
Постоянная скорость, ход/мин	130	110	110	85	75	65	65	50	35	35	30	30	30
Величина хода ползуна, (мм)	60	80	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	90	200	100	250	150	280	170
Макс. высота штампа, мм	200	195	200	215	220	235	250	265	310	340	340	380	360	410	400	450	460	510	460	510	500	550	550	600
Величина регулировки межштампового пространства, мм	50	50	50	55	60	75	80	80	100	100	110	120	120
Размеры ползуна, мм	470х250	470х250	470х250	520х285	560х340	700х400	770х420	910х470	990х550	990х550	1130х630	1130х700	1130х750
Размеры подштамповой плиты, мм	680х300	680х300	680х300	800х400	850х440	900х500	1000х550	1150x600	1250х760	1350х820	1500х820	1500х840	1600х900
Диаметр отверстия для хвостовика, мм	Ø38.1	Ø38.1	Ø38.1	Ø38.1	Ø38.1	Ø50	Ø50	Ø50	Ø65	Ø65	Ø65	Ø65	Ø65
Основной двигатель, кВт	2.2х4	З.7х4	3.7х4	З.7х4	5.5х4	5.5х4	7.5х4	11x4	15х4	18.5х4	22х4	30х4	37х4
Регулировка ползуна	Ручная	Электрическая
Давление воздуха, МПа	0.6
Класс точности	1 класс GB(JIS)
Размеры пресса ДхШхВ, мм	1236x830x1920	1280x850x2200	1280x850x2200	1380x900x2400	1575x950x2500	1595x1080x2800	1800x1100x2900	1800x1100x2900	1990x1300x3200	2100x1350x3300	2420x1490x3465	2735x1780x4070	2870x1850x4470
Усилие пневматической подушки, тонны	-	-	-	2.3	2.3	3.6	3.6	6.3	10	10	14	14	14
Ход поршня, мм	-	-	-	50	50	70	70	80	80	80	100	100	100
Эффективная площадь подушки штампа, мм2	-	-	-	300х230	300х230	350х300	450х300	500х350	650х420	650х420	710х480	810х480	810х480

Модель; V; V; V; H; V; H; V; H; V; H; V; H; V; H; V; H; V; H; V; H; V; H; V; H Номинальное усилие, тонны; 15; 25; 25; 35; 45; 60; 80; 110; 160; 200; 260; 315; 400 Расстояние до НМТ, на котором создается номинальное усилие штамповки, мм; 1; 3.2; 3.2; 1.6; 3.2; 1.6; 3.2; 1.6; 4; 2; 4; 2; 6; 3; 6; 3; 6; 3; 6; 3; 7; 3.5; 7; 3.5 Скорость, ход/мин; 120-180; 60-140; 60-140; 130-200; 40-120; 110-180; 40-100; 100-150; 35-90; 80-120; 35-80; 80-120; 30-60; 60-90; 20-50; 40-70; 20-50; 40-70; 20-50; 50-70; 20-40; 40-50; 20-35; 35-50 Постоянная скорость, ход/мин; 130; 110; 110; 85; 75; 65; 65; 50; 35; 35; 30; 30; 30 Величина хода ползуна, (мм); 60; 80; 60; 30; 70; 40; 80; 50; 120; 60; 150; 70; 180; 80; 200; 90; 200; 90; 200; 100; 250; 150; 280; 170 Макс. высота штампа, мм; 200; 195; 200; 215; 220; 235; 250; 265; 310; 340; 340; 380; 360; 410; 400; 450; 460; 510; 460; 510; 500; 550; 550; 600 Величина регулировки межштампового пространства, мм; 50; 50; 50; 55; 60; 75; 80; 80; 100; 100; 110; 120; 120 Размеры ползуна, мм; 470х250; 470х250; 470х250; 520х285; 560х340; 700х400; 770х420; 910х470; 990х550; 990х550; 1130х630; 1130х700; 1130х750 Размеры подштамповой плиты, мм;680х300;680х300;680х300;800х400;850х440;900х500;1000х550;1150x600;1250х760;1350х820;1500х820;1500х840;1600х900 Диаметр отверстия для хвостовика, мм; Ø38.1; Ø38.1; Ø38.1; Ø38.1; Ø38.1; Ø50; Ø50; Ø50; Ø65; Ø65; Ø65; Ø65; Ø65 Основной двигатель, кВт; 2.2х4; З.7х4; 3.7х4; З.7х4; 5.5х4; 5.5х4; 7.5х4; 11x4; 15х4; 18.5х4; 22х4; 30х4; 37х4 Регулировка ползуна; Ручная; Электрическая Давление воздуха, МПа; 0.6 Класс точности; 1 класс GB(JIS) Размеры пресса ДхШхВ, мм; 1236x830x1920; 1280x850x2200; 1280x850x2200; 1380x900x2400; 1575x950x2500; 1595x1080x2800; 1800x1100x2900; 1800x1100x2900; 1990x1300x3200; 2100x1350x3300; 2420x1490x3465; 2735x1780x4070; 2870x1850x4470 Усилие пневматической подушки, тонны;-;-;-;2.3;2.3;3.6;3.6;6.3;10;10;14;14;14 Ход поршня, мм;-;-;-;50;50;70;70;80;80;80;100;100;100 Эффективная площадь подушки штампа, мм2; -;-;-;300х230;300х230;350х300;450х300;500х350;650х420;650х420;710х480;810х480;810х480

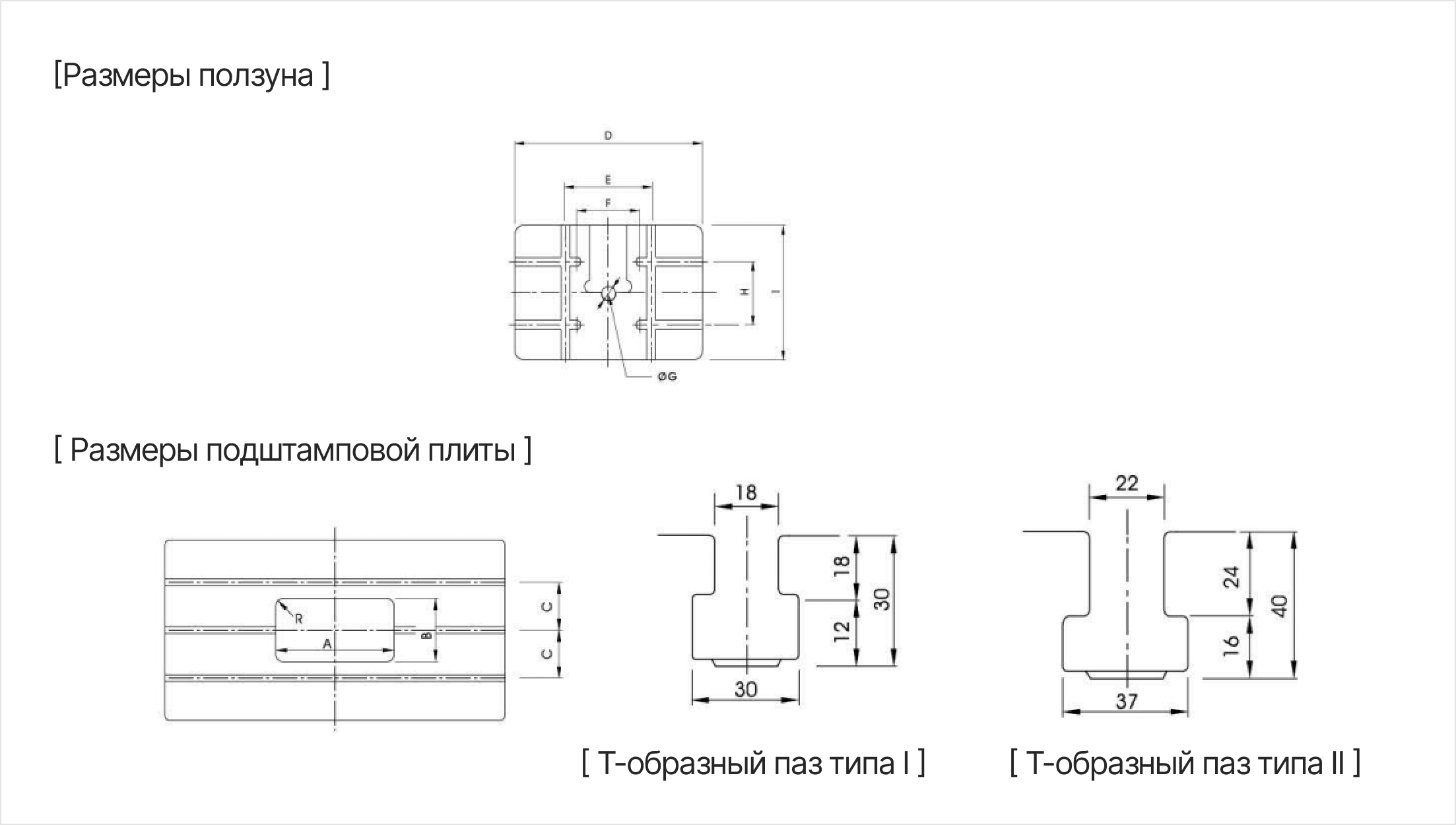

Технические характеристики ползуна и подштамповой плиты

Модель	A	B	C	D	E	F	G	H	I	T
APA-15	220	120	90	470	—	150	ø 38.1	80	250	I
APA-25А	240	120	90	470	—	150	ø 38.1	80	250	I
APA-25	240	120	90	470	—	150	ø 38.1	80	250	I
APA-35	280	140	120	520	—	160	ø 38.1	100	285	I
APA-45	300	150	120	560	—	210	ø 38.1	120	340	I
APA-60	320	160	150	700	220	220	ø 50	160	400	II
APA-80	360	180	150	770	300	220	ø 50	180	420	II
APA-110	400	200	160	910	300	220	ø 50	220	470	II
APA-160	440	220	220	990	300	175	ø 65	220	550	II
APA-200	480	240	280	990	420	200	ø 65	300	550	II
APA-260	520	260	290	1130	420	200	ø 65	300	630	II
APA-315	520	260	290	1130	420	200	ø 65	300	700	II
APA-400	520	260	290	1130	420	200	ø 65	300	700	II

Стандартная конфигурация оборудования компании Yiduan

Дополнительное оборудование компании Yiduan

Инвертер (регулировка скорости штамповки)
Гидравлическая система защиты от перегрузки
Электрическая циркуляционная система смазки
Ручное устройство регулировки межштампового пространства(усилие 60т и ниже)
Автоматическое устройство регулировки межштампового пространства(усилие 80т и выше)
Механический индикатор высоты штампа(60т и ниже)
Электрический индикатор высоты штампа(80т и выше)
Устройства для балансировки ползуна и штампа
Устройство обнаружения неправильной подачи

Электрическая розетка
Индикатор угла поворота коленчатого вала
Электрический счетчик ходов(счетчик с нарастающим итогом, предустановка, установка начала отсчета)
Разъём для подачи воздуха.
Комплект инструментов для обслуживания оборудования
Руководство по эксплуатации
ПЛК (программируемый логический контроллер)
Автономный электрический шкаф
Вибрационные опоры
Сенсорный экран
Фотоэлектронная система защиты

Высокоэффективное мокрое сцепление/тормоз
Пневматическая подушка
Ножная педаль включения пресса
Устройства для быстрой замены штампа(подъемник, зажимы, откидной кронштейн)

Средства автоматизации: подающее устройство, размоточное устройство, правильное устройство, робот-манипулятор.
Подсветка для штампа
Система управления человеком и оборудованием "Человек-компьютер"
