Пресс оснащен серводвигателями с прямым приводом, что снижает шум и увеличивает срок службы штампа, минимизируя затраты на техническое обслуживание и износ деталей.

Система управления PLC и HMI обеспечивает автоматическую диагностику неисправностей с отображением на экране в реальном времени, что повышает удобство эксплуатации и сокращает время простоя.

Высокоточный пресс идеально подходит для штамповки гибких печатных плат и применения в полиграфической промышленности, соответствуя строгим требованиям чистых мастерских.

Возможность интеграции с автоматическими сборочными линиями делает данный пресс универсальным решением для современных производственных процессов.

Высокоточный пресс открытого типа широко используется в штамповке гибких плат и полиграфической промышленности, отвечает требованиям чистых мастерских и может работать в паре с автоматическими сборочными линиями

Открытый пресс оснащен серводвигателями с прямым приводом, что увеличивает срок службы штампа и снижает шум во время работы. Кроме того, значительно снижаются затраты на изнашиваемые детали и техническое обслуживание. Этот штамповочный пресс с сервоприводом оснащен системой управления PLC и HMI, что позволяет автоматически идентифицировать неисправность и отображать ее на экране в режиме реального времени.

Параметр	JDS-10	JDS-15	JDS-25
A	600	600	650
B	300	300	300
C	450	450	500
D	250	250	250
E	805	805	805
F	780	780	830
G	853	853	910
H	1914	1940	2010
I	488	488	524
J	1060	1150	1250

Название	JDS-10		JDS-15		JDS-25
Номинальное усилие штамповки, тонн	10		15		25
Величина хода ползуна, мм	50	80	50	80	50	80
Скорость, ход/мин	20-150	20-100	20-100	20-80	20-100	20-80
Макс. высота штампа, мм	210	195	210	195	210	195
Величина регулировки межштампового пространства, мм	30		30		30
Размеры ползуна, мм	450×250		450×250		500×250
Размеры подштамповой плиты, мм	600×300		600×300		650×300
Основной двигатель, кВт	5.5		7.5		11
Устройство регулировки ползуна	Ручное упр-е
Метод операции	Ручной
Режим работы	Непрерывный
Давление воздуха, МПа	0.5

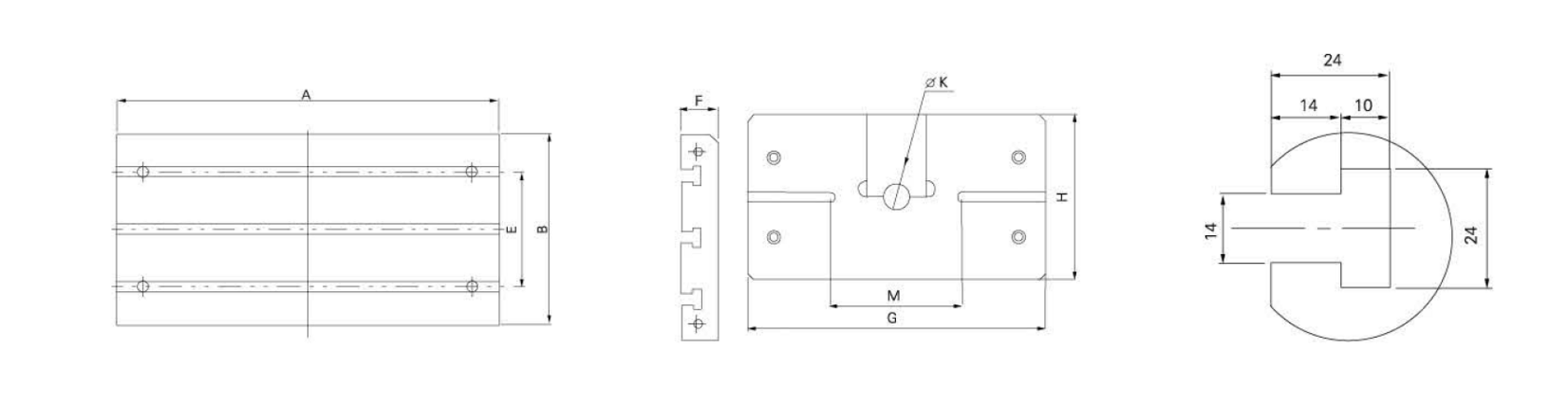

Параметр	A	B	E	F	G	H	M	X
JDS-10	600	300	180	50	450	250	200	38.1
JDS-15	600	300	180	50	450	250	200	38.1
JDS-25	650	300	180	65	500	250	200	38.1

Стандартная конфигурация оборудования компании YIDUAN

Гидравлическое устройство защиты от перегрузки
Электрическое устройство для регулировки ползуна
Цифровой индикатор высоты штампа
Устройство для балансировки ползуна и штампа
Датчик угла поворота коленчатого вала
Циркуляционное смазочное устройство
Электромагнитный счетчик хода
Защитное устройство от пробуксовки штампа
ПЛК (программируемый логический контроллер)
Передвижная рабочая платформа Т-образного типа
Соединительное устройство для подачи воздуха
Автономный электрический шкаф
Набор инструментов для обслуживания
Фотоэлектрическое устройство защиты
Антивибрационные опоры

Дополнительное оборудование компании YIDUAN

Воздушная подушка
Вышибало
Подсветка для штампа
Устройство обратного вращения основного двигателя
Прорезь предохранителя и штифт со сферической головкой
Устройство для контроля нагрузки
Счётчик с предварительной установкой (6-значный)
Устройство определения ошибок при подаче
Привод с регулируемой частотой
Ограничитель хода и предохранительная защёлка
Розетка электропитания
Устройство для быстрой смены штампа
