Высокоточные штамповочные прессы для металла серии APD компании Yiduan широко используются для резки тонколистового металла, формования и глубокой вытяжки изделий для транспортных средств, бытовых приборов, канцелярских товаров, ручных инструментов, бытовой техники, компьютеров и т.д.

Совпадение центра привода с центром масс станка обеспечивают высокую стабильность и отсутствие вибрации.

Штамповочные прессы серии APD в стандартной комплектации оснащены сухим сцеплением/тормозом, двойным электромагнитным клапаном , защитой от перегрузки, чем обеспечивается высокая безопасность и точность работы пресса.

Высокоточный штамповочный пресс серии APD тонн оснащен двумя балансировочными устройствами, которые позволяют обеспечить стабильную работу оборудования.

Для безопасности и удобства работы, данный пресс имеет разрешённый допуск 0,1 мм.

Коленчатый вал, шестерни, шатуны и другие комплектующие подвергаются твердому анодированию, шлифованию и другим обработкам, которые позволяют обеспечить детали высокими физическими и химическими свойствами.

Конструкция станка продумана таким образом, чтобы облегчить автоматизацию производств, снизить затраты и повысить эффективность.

Пресса серии APD обладают передовой концепцией дизайна, низким уровнем шума и потреблением электроэнергии.

Высокоточные штамповочные прессы для металла с производительностью 80-315 тонн серии APD отличаются высокой точностью до 0,1 мм, простотой и надежностью в эксплуатации. Они также имеют полузакрытую конструкцию, которая позволяет обеспечить высокую стабильность работы оборудования. Полузакрытая конструкция позволяет избежать открытия С-образной формы и низкой точности штамповки. Данные прессы широко используются для штамповки и формования деталей для электронных инструментов, средств связи, компьютеров, бытовой техники, машин (автомобилей, мотоциклов и велосипедов), аппаратных средств и т.д.

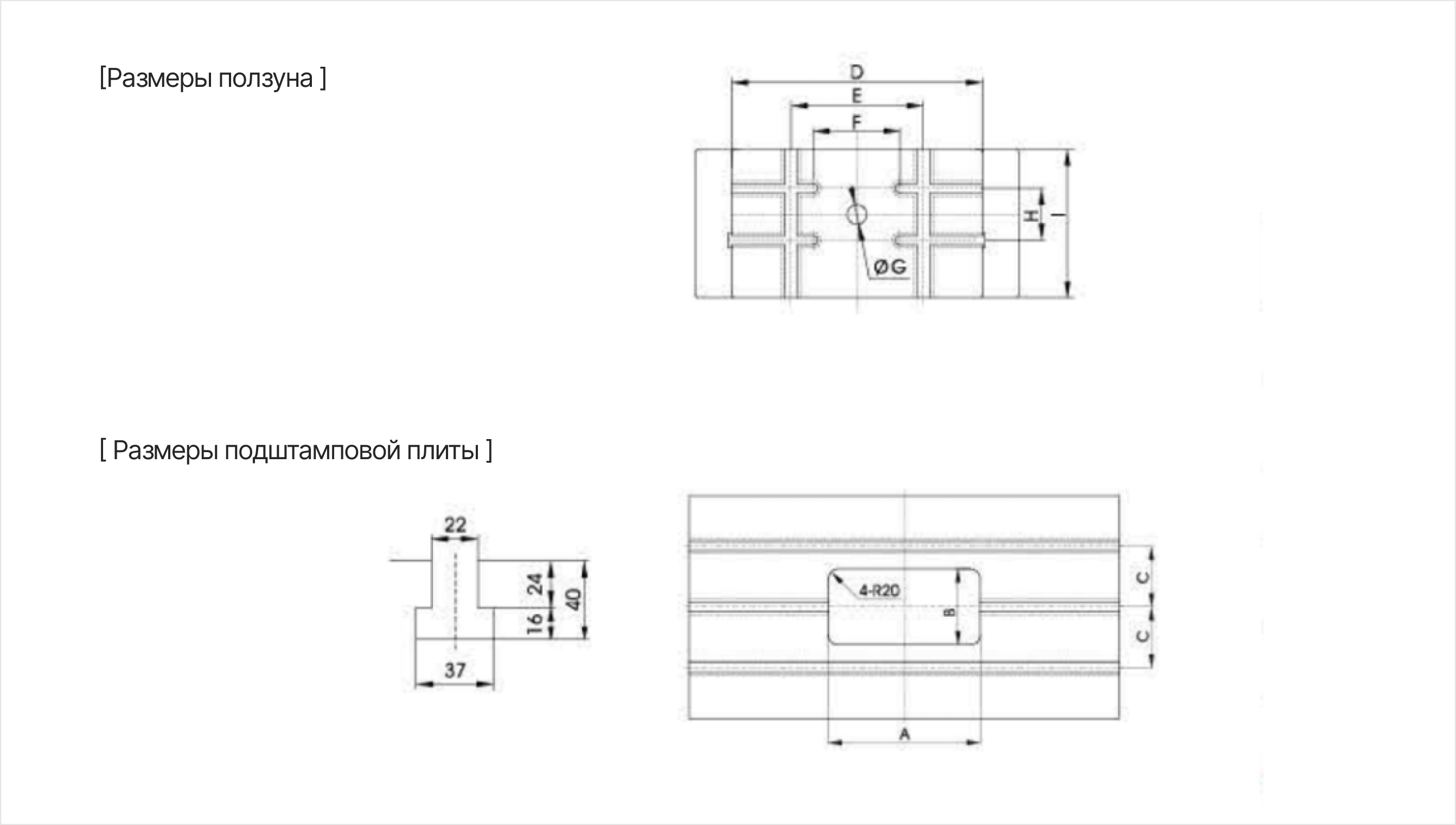

Модель	A	B	C	D	E	F	G	H	I
APD-80	360	180	150	700	300	220	ø 50	180	420
APD-110	400	200	160	830	300	220	ø 50	220	470
APD-160	440	220	220	910	300	175	ø 65	220	550
APD-200	480	240	280	1050	420	200	ø 65	300	630
APD-260	520	260	290	1130	420	200	ø 65	300	700
APD-315	540	280	300	1130	450	200	ø 65	300	750

Название	APD-80		APD-110		APD-160		APD-200		APD-260		APD-315
Модель	V	H	V	H	V	H	V	H	V	H	V	H
Номинальное усилие штамповки, тонн	80		110		160		200		260		315
Расстояние до НМТ, на котором создается номинальное усилие штамповки, мм	4	2	6	3	6	3	6	3	7	3.5	7	3.5
Величина хода ползуна, мм	150	70	180	80	200	90	200	100	250	150	280	175
Макс. высота штампа, мм	340	380	360	410	460	510	460	510	550	550	550	600
Скорость, ходов в минуту	35-80	80-120	30-60	60-90	30-60	40-70	30-60	50-70	20-40	40-50	20-35	30-50
Величина регулировки межштампового пространства, мм	80		80		100		110		120		120
Размеры ползуна, мм	700×420×70		830×470×80		910×550×90		1050×630×90		1130×700×100		1130×750×110
Размер подштамповой плиты, мм	910×550×90		1100×590×110		1200×800×140		1400×820×160		1540×840×190		1560×900×200
Основной двигатель, кВт	7.5×4		11×4		15×4		18.5×4		22×4		30×4
Регулировка ползуна	Электрическая
Давление воздуха, МПа	0.6
Размер пресса, мм	1300×1890×3000		1420×1985×3200		1600×2260×3650		1750×2500×4200		2080×2895×4470		2100×2925×4650
Класс точности	1 класс GB(JIS)
Емкость подушки для формовки, тонн	3.6		6.3		10		14		14		14
Ход подушки, мм	80		100		100		100		100		100
Эффективная площадь подушки, мм²	450×310		500×350		620×410		710×480		810×480		810×480

Стандартная конфигурация оборудования компании YIDUAN

Пресс укомплектован сухим сцеплением/тормозом
Для программирования используется стандартная операционная система YIDUAN
Инвертер (регулировка скорости штамповки)
Гидравлическая система защиты от перегрузки
Электрическая циркуляционная система смазки
Устройства для балансировки ползуна и штампа
Двойной электромагнитный клапан
Электрическое устройство регулировки межштампового пространства
Устройство для обнаружения неправильной подачи материала
Цифровой индикатор высоты штампа, точность измерения 0.1 мм
Накопительный счетчик с шестью цифрами
Счетчик предустановки с шестью цифрами
Счетчик технического обслуживания с шестью цифрами
Счетчик общей наработки с шестью цифрами
Электронный поворотный кулачковый переключатель на шесть соединений
Устройство для подачи воздуха 1/2 дюйма одноконтурное
Двухконтурный разъем для подачи воздуха 1/2 дюйма
Контрольная розетка фиксации ошибок
Электрическая розетка
Сенсорный экран
Фотоэлектрическая защита
Предохранительный упор
Т-образная стойка для управления двумя ручными кнопками
Антивибрационные опоры

Дополнительное оборудование компании YIDUAN

Муфта/тормоз с мокрым сцеплением
Система быстрой замены штампов
Гидравлический подъемник штампа
Автоматические системы размотки, правки и подачи материала
