Пресс оснащен серводвигателями с прямым приводом, что снижает шум и увеличивает срок службы штампа, минимизируя затраты на техническое обслуживание и износ деталей.

Система управления PLC и HMI обеспечивает автоматическую диагностику неисправностей с отображением на экране в реальном времени, что повышает удобство эксплуатации и сокращает время простоя.

Высокоточный пресс идеально подходит для штамповки гибких печатных плат и применения в полиграфической промышленности, соответствуя строгим требованиям чистых мастерских.

Возможность интеграции с автоматическими сборочными линиями делает данный пресс универсальным решением для современных производственных процессов.

Высокоточный пресс открытого типа широко используется в штамповке гибких плат и полиграфической промышленности, отвечает требованиям чистых мастерских и может работать в паре с автоматическими сборочными линиями

Открытый пресс оснащен серводвигателями с прямым приводом, что увеличивает срок службы штампа и снижает шум во время работы. Кроме того, значительно снижаются затраты на изнашиваемые детали и техническое обслуживание. Этот штамповочный пресс с сервоприводом оснащен системой управления PLC и HMI, что позволяет автоматически идентифицировать неисправность и отображать ее на экране в режиме реального времени.

Параметр	JDC-05	JDC-10	JDC-15	JDC-25
A	670	720	790	830
B	705	760	800	800
C	340	550	600	600
D	250	250	300	300
E	205	205	205	215
F	630	750	770	850
G	220	230	240	240
H	1850	1941	2030	2196
K	250	250	300	300
M	660	660	800	800
W	600	600	750	750

Название	JDC-05		JDC-10		JDC-15		JDC-25
Номинальное усилие штамповки, тонн	5		10		15		25
Величина хода ползуна, мм	30	50	30	50	30	50	30	50
Скорость, ход/мин	150-420	150-350	150-420	150-350	150-400	150-300	150-400	150-300
Макс. высота штампа, мм	205	195	205	195	205	195	215	205
Величина регулировки межштампового пространства, мм	30		30		30		30
Размеры ползуна, мм	250×220		250×230		300×240		300×240
Размеры подштамповой плиты, мм	340×250		550×250		600×300		600×300
Основной двигатель, кВт	1.1		1.5		2.5		3.7
Устройство регулировки ползуна	Ручное упр-е
Метод операции	Ручной
Режим работы	Непрерывный
Давление воздуха, МПа	0.5

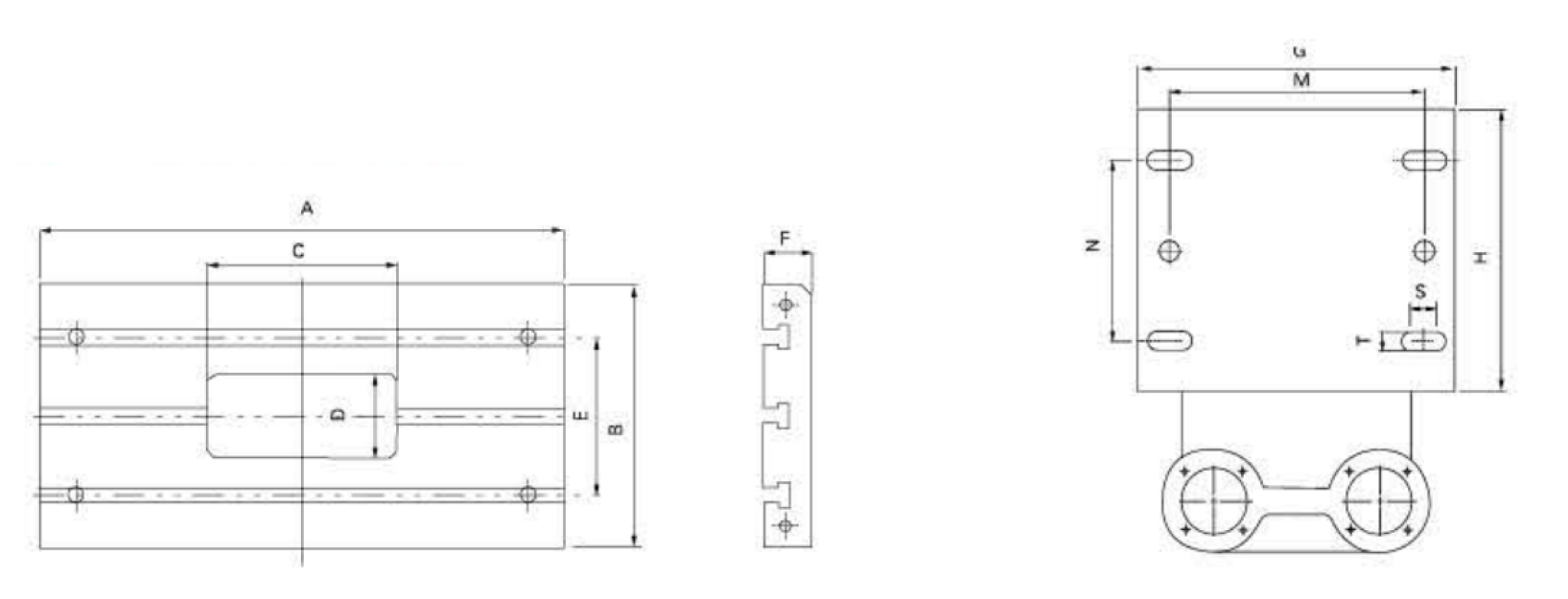

Параметр	A	B	C	D	E	F	G	H	N	M	S	T
JDC-05	340	250	160	80	150	40	250	220	140	200	20	14
JDC-10	550	250	160	80	150	45	250	230	140	200	20	14
JDC-15	600	300	200	100	200	50	300	240	140	250	20	18
JDC-25	600	300	200	100	200	65	300	240	140	250	20	18

Стандартная конфигурация оборудования компании YIDUAN

Ручное устройство регулировки ползуна
Электрическая циркуляционная система смазки
Балансир для ползуна и формы
Сухое сцепление
Ручное устройство блокировки ползуна
Электронный индикатор поворота вала
Цифровой индикатор высоты штампа (0.01 мм)
Счётчик ходов (6 знаков)
Программируемый счётчик PLC
Интерфейс "человек-машина"
Мотор Teco + инвертор Teda
Устройство переключения направления главного двигателя (вперёд/назад)
Устройство для подачи воздуха
Устройство обнаружения пропуска подачи
Подвешенный электрический шкаф
Фотоэлектрическое защитное устройство
Светодиодное освещение зоны штампа
Автоматическое устройство блокировки ползуна
Воздушный эжектор
Антивибрационные опоры
Инвертер
Гидравлическая система защиты от перегрузки
Ручное устройство регулировки межштампового пространства (усилие 60т и ниже)
Автоматическое устройство регулировки межштампового пространства (усилие 80т и выше)
Механический индикатор высоты штампа (60т и ниже)
Электрический индикатор высоты штампа (80т и выше)
Устройства для балансировки ползуна и штампа
Устройство обнаружения неправильной подачи
Электрическая розетка
Индикатор угла поворота коленчатого вала
Электрический счетчик ходов (накопительный, предустановка, обслуживания, общий наработки)
Разъём для подачи воздуха
Комплект инструментов для обслуживания оборудования
Руководство по эксплуатации
ПЛК (программируемый логический контроллер)
Автономный электрический шкаф
Сенсорный экран
Фотоэлектронная система защиты

Дополнительное оборудование компании YIDUAN

Средства автоматизации: подающее устройство, размоточное устройство, правильное устройство, робот-манипулятор

Один подрядчик на весь проект — от подбора пресса до первой детали

Берём на себя всю линию целиком, и вы не собираете оборудование по частям у разных поставщиков и не остаётесь один на один с запуском — отвечаем за результат до выхода линии на рабочий режим.
