Высокая устойчивость станины: в качестве материалов для станины штамповочного пресса серии АРА-A применяются пластины из высококачественной стали. После сварки станина подвергается процессу отжига со снятием внутренних напряжений, обеспечивая высокую и стабильную точность штамповки.

Совпадение центра привода с центром масс станка обеспечивают высокую стабильность и отсутствие вибрации.

Пресса серии АРА-A имеют более мощную станину и массу, что позволяет достичь еще более точной и стабильной работы, чем на прессах серии АРА.

Штамповочные прессы серии APA-A оснащены надежным и долговечным мокрым сцеплением/тормозом, двойным электромагнитным клапаном , защитой от перегрузки, чем обеспечивается высокая безопасность и точность работы пресса.

Конструкция станка продумана таким образом, чтобы облегчить автоматизацию производств, снизить затраты и повысить эффективность.

Пресса серии APA-A обладают передовой концепцией дизайна, низким уровнем шума и потреблением электроэнергии.

Высокоточные штамповочные прессы для металла серии APA-A компании Yiduan широко используются для штамповки тонколистового металла, формования и глубокой вытяжки изделий для транспортных средств, бытовых приборов, канцелярских товаров, ручных инструментов, бытовой техники, компьютеров и т.д.

Модель	APA-160A	APA-200A	APA-260A	APA-315A	APA-400A
A	2140	2440	2440	2605	3075
B	1390	1690	1500	1950	1550
C	3670	4075	4470	4825	4825
D	1250	1400	1500	1600	1600
E	800	820	840	900	910
F	990	1130	1130	1130	1200
G	550	630	700	750	750
H	910	1030	1030	1185	1000
I	650	650	750	830	830
J	660	800	890	970	900
K	405	415	430	450	460
L	1760	1830	2005	2180	2420
M	1200	1400	1560	1660	1450
N	1000	1160	1300	1420	1360
O	2315	2615	2780	3250	2780
P	545	545	688	723	702
Q	725	805	895	925	1087
R	1960	2190	2460	2595	2460

Название	APA-160A		APA-200A		APA-260A		APA-315A		APA-400A
Модель	V	H	V	H	V	H	V	H	V	H
Номинальное усилие штамповки, тонны	160		200		260		315		400
Расстояние до НМТ, на котором создается номинальное усилие штамповки, мм	6	3	6	3	7	3.5	7	3.5	10	4
Скорость, ход/мин	20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50	20-30	30-40
Постоянная скорость, ход/мин	35		35		30		30		30
Величина хода ползуна, мм	200	90	200	90	250	150	280	170	280	180
Макс. высота штампа, мм	460	510	460	510	500	550	550	600	550	600
Величина регулировки межштампового пространства, мм	100		110		120		120		120
Размеры ползуна, мм	990×550×90		1130×630×90		1130×700×100		1130×750×110		1200×750×110
Размеры подштамповой плиты, мм	1250×800×140		1400×820×160		1500×840×180		1600×900×200		1800×900×200
Диаметр отверстия для хвостовика, мм	Ø65		Ø65		Ø65		Ø65		Ø65
Основной двигатель, кВт	15×4		18.5×4		22×4		30×4		37×4
Регулировка ползуна	Электрическая
Давление воздуха, МПа	0.6
Класс точности	1 класс GB(JIS)
Размеры пресса ДхШхВ, мм	2315×1400×3670		2615×1690×4075		2780×1850×4470		2870×1980×4830		3220×1900×4650
Усилие пневматической подушки, тонны	10		14		14		14		14
Ход поршня, мм	80		80		100		100		100
Эффективная площадь подушки штампа, мм²	650×420		710×480		810×480		810×480		810×480

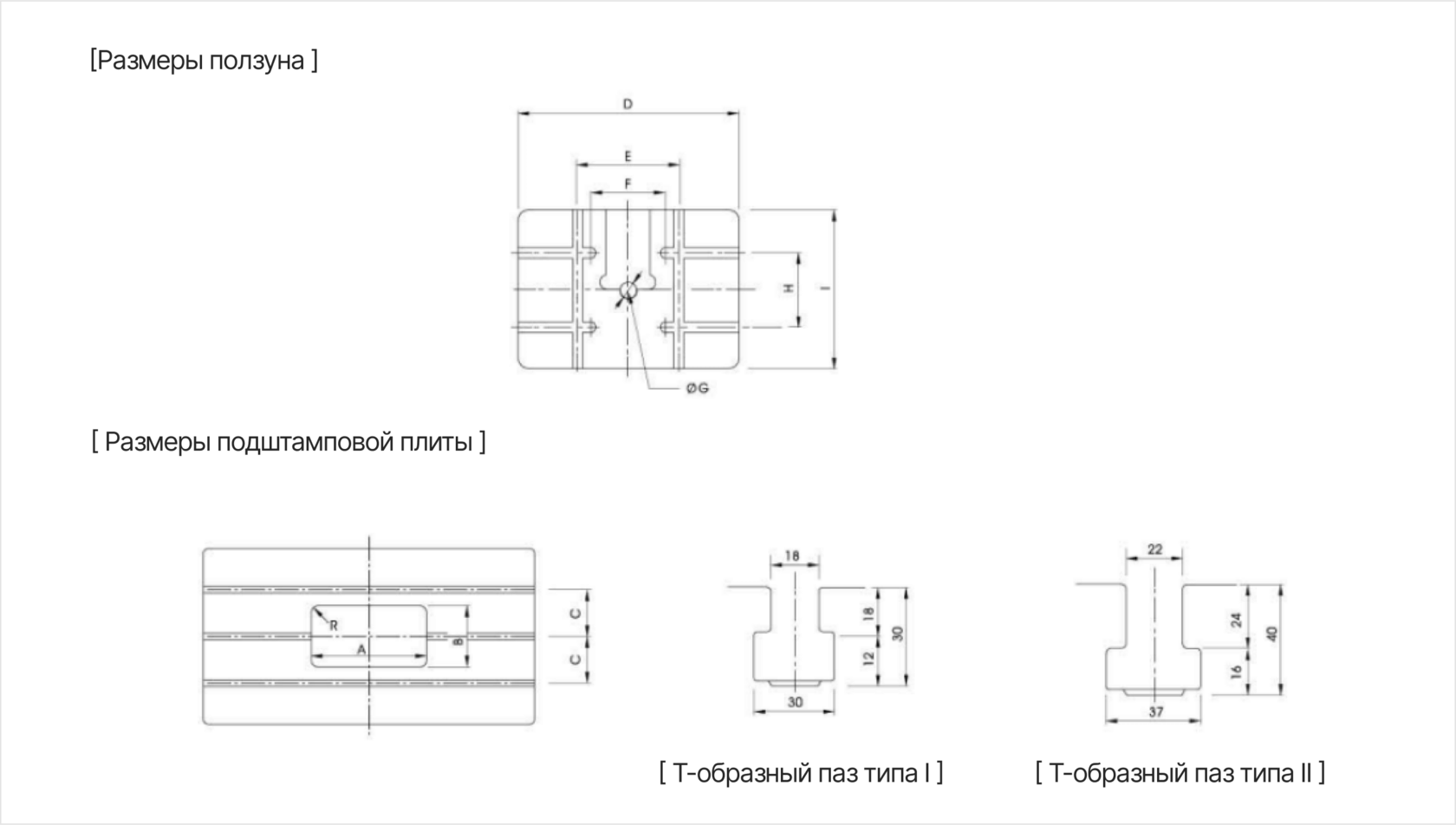

Модель	A	B	C	D	E	F	G	H	I	T
APA-160A	440	220	220	990	300	175	Ø65	220	550	II
APA-200A	480	240	280	990	420	200	Ø65	300	630	II
APA-260A	520	260	290	1130	420	200	Ø65	300	700	II
APA-315A	520	260	290	1130	420	200	Ø65	300	700	II
APA-400A	520	260	290	1200	450	200	Ø65	300	700	II

Стандартная конфигурация оборудования компании YIDUAN

Инвертер (регулировка скорости штамповки)
Гидравлическая система защиты от перегрузки
Электрическая циркуляционная система смазки
Электрический индикатор высоты штампа
Устройства для балансировки ползуна и штампа
Устройство обнаружения неправильной подачи
Электрическая розетка
Индикатор угла поворота коленчатого вала
Электрический счетчик ходов (счетчик с нарастающим итогом, предустановка, установка начала отсчета)
Разъём для подачи воздуха
Комплект инструментов для обслуживания оборудования
Руководство по эксплуатации
ПЛК (программируемый логический контроллер)
Автономный электрический шкаф
Вибрационные опоры
Сенсорный экран
Фотоэлектронная система защиты

Дополнительное оборудование компании YIDUAN

Высокоэффективное мокрое сцепление/тормоз
Пневматическая подушка
Ножная педаль включения пресса
Устройства для быстрой замены штампа (подъемник, зажимы, откидной кронштейн)
Средства автоматизации: подающее устройство, размоточное устройство, правильное устройство, робот-манипулятор
Подсветка для штампа
Система управления человеком и оборудованием "Человек-компьютер"
