Штамповочные прессы оснащены муфтами из легированной стали с принудительной смазкой, которые позволяют снизить изменения температурных условий и увеличить точность ползуна.

Прессы оснащены системой динамической балансировки для снижения уровня вибраций, которые вызваны высокой скоростью кривошипа и ползуна, что позволяет сделать машину более устойчивой.

Высоту штампа можно регулировать вручную. Данные прессы оснащены индикатором высоты штампа и гидравлическим зажимным устройством.

Интерфейс «человек-машина» (электронный кулачок и вращающийся датчик) позволяет обеспечить удобство в эксплуатации и точность штамповки.

Встроенный ЖК-экран позволяет автоматически отображать эксплуатационные функции и неисправности оборудования.

Для безопасности и точности ползуна, прессы оснащены высокочувствительным сцеплением/тормозным устройством и современным одиночным электромагнитным клапаном

Электрическая схема внутренних электроприборов является рационально сконструированной. Прессы позволяют автоматически производить изделия, снижая затраты и повышая эффективность.

Штамповочные прессы для металла с производительностью 25~60 тонн применяются для точной обработки небольших электронных деталей, включая элементы связи, статоры, роторы, комплектующие для компьютеров и бытовой техники. Штамповочные прессы изготавливаются в трех моделях: API-25, API-45 и API-60.

Название	API-25	API-45	API-60
Номинальное усилие штамповки, тонн	25	45	60
Величина хода ползуна, мм	30	30	30
Скорость, ход/мин	200-800	200-700	200-600
Макс. высота штампа, мм	210	230	305
Размеры ползуна, мм	300×205	420×320	550×340
Размеры подштамповой плиты, мм	600×300×80	700×415×100	840×470×105
Величина регулировки межштампового пространства, мм	30	30	30
Размер отверстия в подштамповой плите, мм	200×100	240×120	320×160
Основной двигатель, кВт	3.7	5.5	7.5
Смазка	Автоматическая принудительная	Автоматическая принудительная	Автоматическая принудительная
Контроль скорости	Инвертор	Инвертор	Инвертор
Сцепление и тормоз	Воздух & Трение	Воздух & Трение	Воздух & Трение
Автоматическая остановка сверху	Стандартное	Стандартное	Стандартное
Вибрационная система	Опционально	Опционально	Опционально

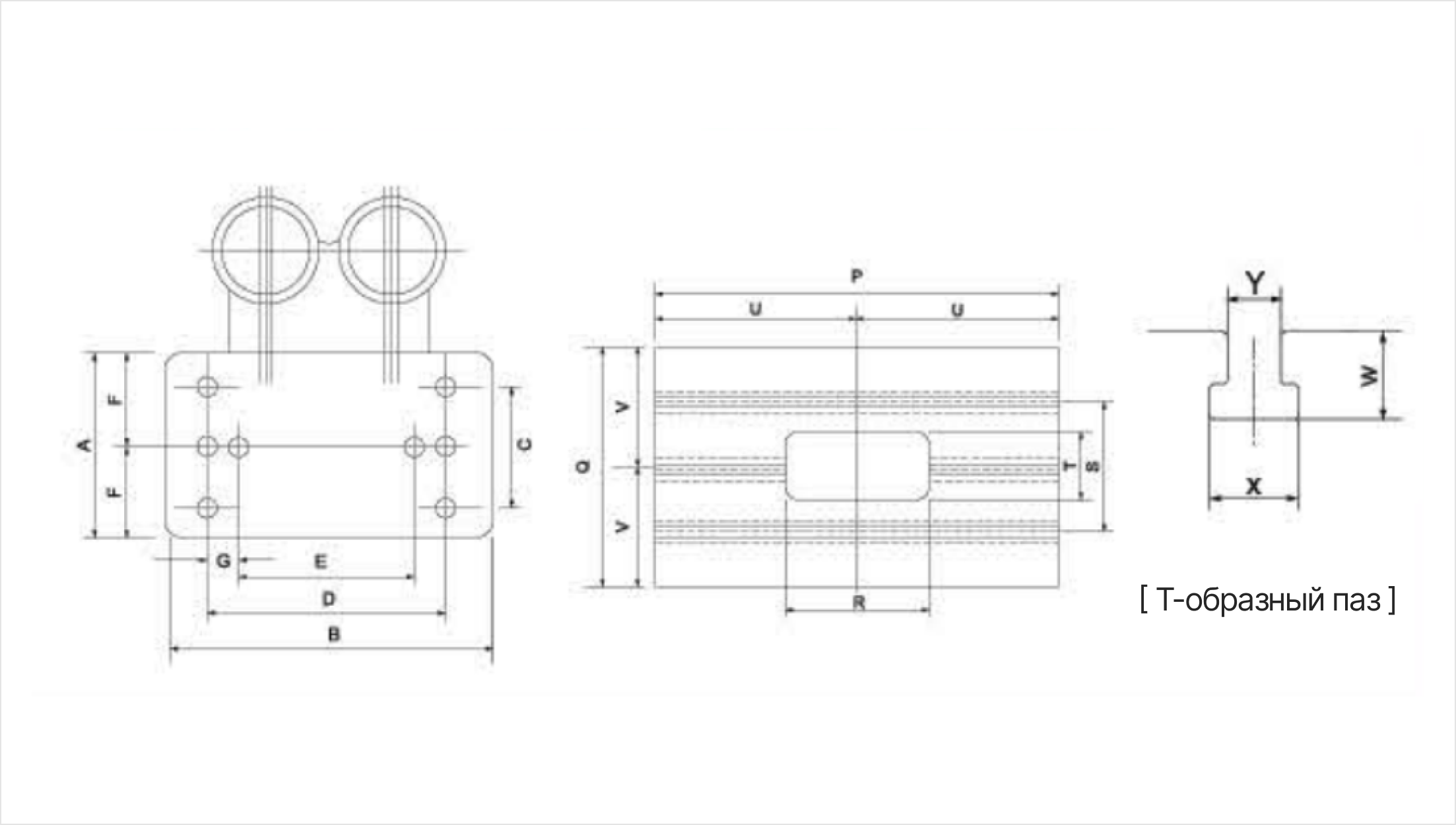

Модель	A	B	C	D	E	F	G	P	Q	R	S	T	U	V	W	X	Y
API-25	205	300	150	212	190	102.5	25	600	300	200	180	100	300	150	30	30	18
API-45	320	420	150	340	260	160	40	700	415	240	240	120	350	205	40	37	22
API-60	340	550	240	360	300	170	40	840	470	320	270	160	420	235	40	37	22

Стандартная конфигурация оборудования компании YIDUAN

Устройство для ограничения по высоте
Программируемый логический контроллер
Электронный датчик угла поворота: 2 комплекта
Соединительное устройство для подачи воздуха
Главный двигатель (регулируется)
Механический индикатор угла кривошипа
Комплект инструментов
Розетка электропитания
Ручное устройство для регулировки ползуна
Сенсорная панель управления (предварительная установка, индикатор угла, счетчик)
Шкаф электродистанционного управления
Устройство для отсоединения матрицы
Гидравлическое зажимное устройство
Смазочное устройство
Инструкция по эксплуатации
Автономный электрический шкаф

Дополнительное оборудование компании YIDUAN

Пресс с противовибрационной опорой
Направляющие для штампа
Датчик нижней «мертвой» точки
Осветительное устройство для штампов
Устройство подачи
Устройство для смазки
Устройство масляного охлаждения
Устройство подачи воздуха
